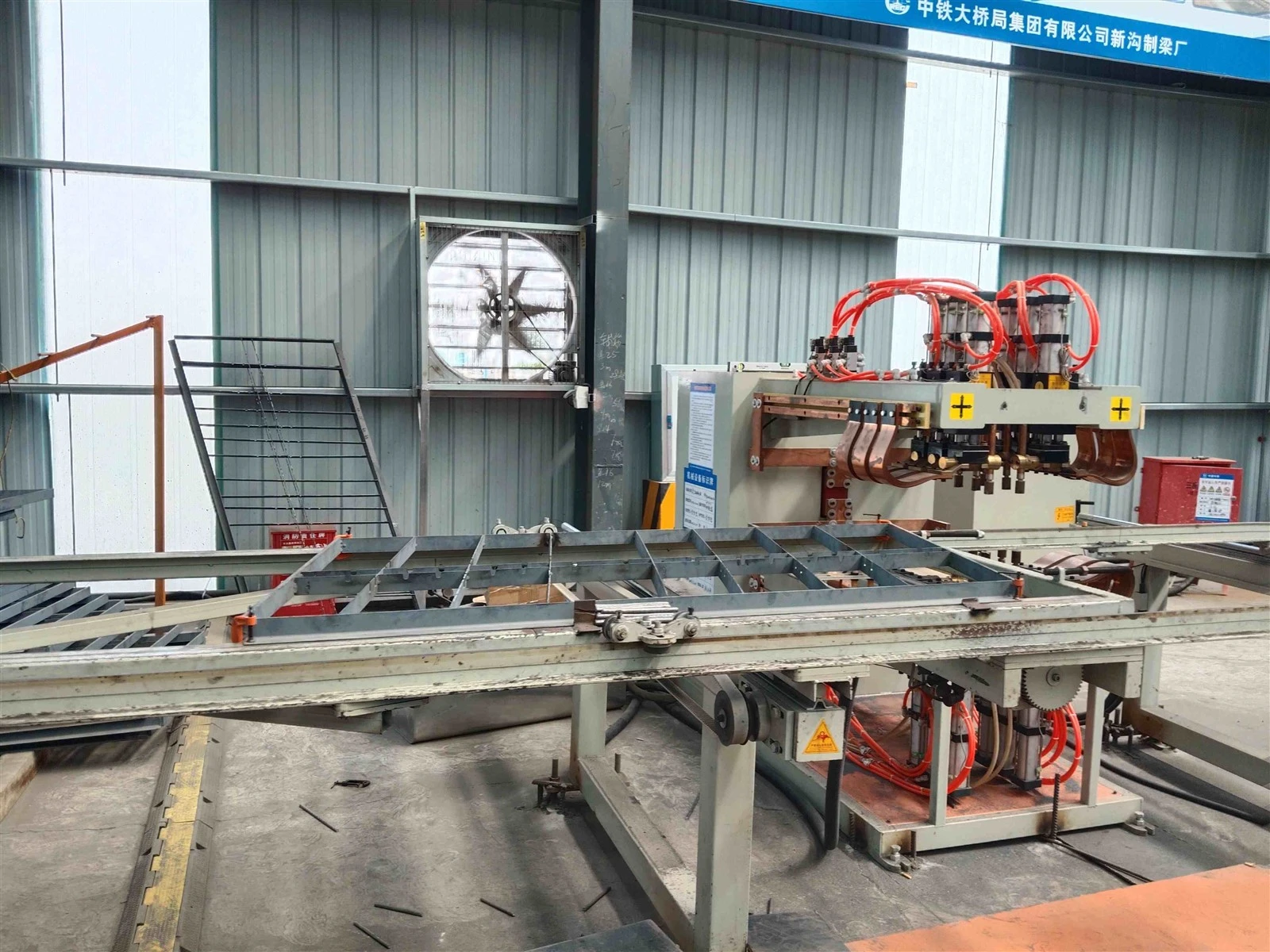

Mae'rlleoli llinell gynhyrchu rhwyllyn offer arbenigol sy'n integreiddio prosesau lluosog -gan gynnwys sythu bar dur, torri -hyd sefydlog, trefniant deunydd manwl gywir, weldio gwrthiant, a chasglu cynnyrch gorffenedig-trwy weithrediad awtomataidd cydweithredol. Fe'i defnyddir yn bennaf i gynhyrchu dalennau rhwyll lleoli bar dur sy'n ofynnol ar gyfer adeiladu, cludo a phrosiectau eraill.
Mae'r gydran strwythurol hon yn cael ei ffurfio trwy groesi bariau dur hydredol a thraws yn fertigol a'u cysylltu trwy weldio gwrthiant. Mae'n ddeunydd allweddol ar gyfer sicrhau dosbarthiad grym unffurf mewn cydrannau concrit ac atal cracio.
Ei werth craidd yw disodli'r dulliau prosesu rhwymo a datganoledig â llaw traddodiadol yn gyfan gwbl, gan fynd i'r afael â phroblemau megis pwyntiau weldio rhydd, gwahaniaethau mawr rhwng bylchau, ac effeithlonrwydd isel mewn gwneuthuriad rhwyll â llaw, tra'n gwella cyfradd cymhwyster prosesu rhwyll yn fawr.
Cyfansoddiad Strwythurol Allweddol
Cyn{0}}Uned Driniaeth:
Yn cynnwys raciau deunydd coil lluosog a mecanweithiau sythu a thorri manwl gywir, gall yr uned hon drin bariau torchog neu syth gyda diamedrau yn amrywio o Φ4 i Φ16 mm ar yr un pryd. Wedi'i yrru gan servo motors, mae'n cyflawni sythu a thorri hyd sefydlog - gyda chywirdeb hyd o ± 2 mm, gan ddarparu deunyddiau crai safonol ar gyfer trefniant deunydd dilynol.
Uned Brosesu Graidd:
Mae'n mabwysiadu dyluniad integredig sy'n cyfuno "trefniant deunydd awtomatig + weldio gwrthiant." Mae'r system trefniant deunydd, a reolir gan PLC, yn gosod bariau atgyfnerthu hydredol a thraws yn fanwl gywir ar gyfnodau rhagosodedig, gyda gwall lleoli o ddim mwy nag 1 mm. Mae'r system weldio wedi'i chyfarparu â fflachlampau weldio gwrthsefyll pen aml-- ac mae'n defnyddio technoleg gwrthdröydd amledd canolig ar gyfer weldio sydyn. Mae'r cerrynt weldio yn addasadwy o 1000 i 5000 A, gan sicrhau bod cryfder cneifio pob pwynt weldio yn fwy na 85% o gryfder cynnyrch y bar atgyfnerthu.
Uned Postio a Throsglwyddo {0}:
Mae hyn yn cynnwys dyfais sythu rhwyll, mecanwaith torri a gwahanu awtomatig, a thrac rholio cludo segmentiedig. Mae modiwl ffurfio bachyn mewn rhai llinellau cynhyrchu hefyd, sy'n gallu prosesu bachau 90 gradd -135 gradd ar ymylon y rhwyll. Mae'r system cludo cynnyrch gorffenedig yn cefnogi dosbarthu a phentyrru dalennau rhwyll aml-fanyleb, ac wedi'i gyfuno â'r swyddogaeth gyfrif awtomatig, mae'n galluogi rhyddhau swp.
System Rheoli Deallus:
Gan integreiddio PLC diwydiannol gradd a system gweithredu cynhyrchu MES, mae'n darparu rhaglennu paramedr gweledol trwy sgrin gyffwrdd a gall storio mwy na 200 o baramedrau manyleb rhwyll.
Manteision Technolegol Craidd
Ffurfio Cywirdeb Uchel Ultra-:
Trwy leoli mecanyddol a rheolaeth weldio dolen gaeedig, mae gwall bylchiad bariau dur yn y rhwyll yn Llai na neu'n hafal i ±3 mm, ac mae'r gwyriad croeslin yn Llai na neu'n hafal i 5 mm fesul 10 m-yn llawer uwch na'r gwall ±20 mm sy'n nodweddiadol o rwymo â llaw{{6}7} wedi'i weldio â'r gofynion safonol sydd wedi'i weldio â'r rholio oer a'r gofynion safonedig wedi'u rhewi'n llawn. rhwyll.
Addasrwydd Eang i Senarios Lluosog:
Gall y llinell gynhyrchu brosesu gwahanol fathau o fariau dur, gan gynnwys bariau crwn llyfn wedi'u rholio oer a bariau crwn llyfn wedi'u rholio poeth. Mae trwch rhwyll yn amrywio o 3-16 mm, a gellir addasu'r meintiau o 1 m × 2 m hyd at 32 m × 10 m. Mae'n cefnogi cynhyrchu taflenni rhwyll uncyfeiriad a deugyfeiriadol, gan fodloni gofynion meysydd amrywiol megis adeiladu, pontydd a thwneli.
