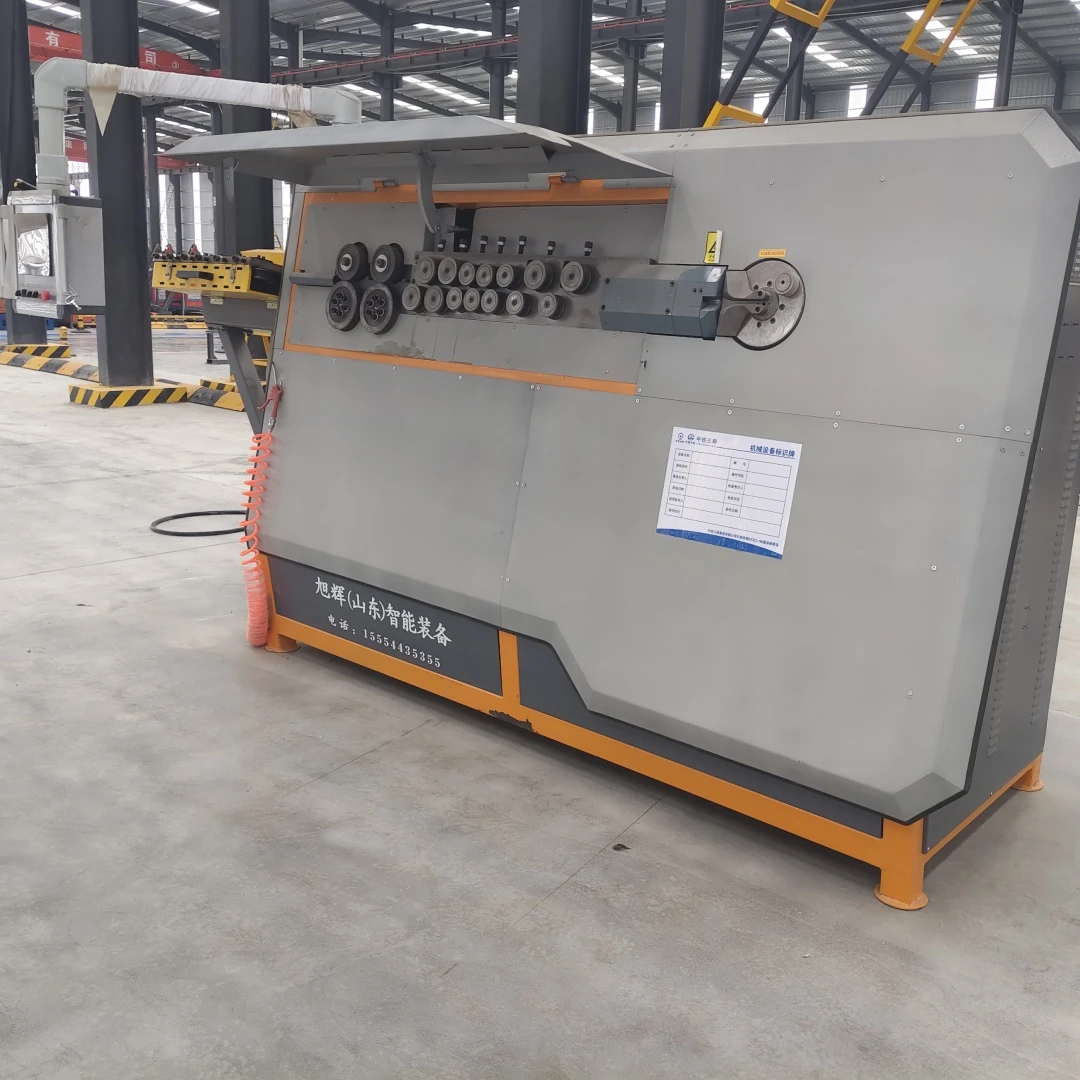

Mae'r peiriant plygu a chylchyn bar dur yn offer mecanyddol awtomataidd a gynlluniwyd yn benodol ar gyfer ffurfio a phrosesu cylchoedd bar dur.Wedi'i reoli gan system reoli rifiadol, mae'n prosesu bariau dur syth neu dorchog yn gylchoedd o wahanol fanylebau, megis siapiau hirsgwar, rhombig a pholygonaidd.Fe'i defnyddir yn helaeth mewn prosiectau seilwaith megis strwythurau ffrâm adeiladu, cymalau trawst-colofn, a Bearings pontydd.Fel offer craidd ar gyfer cynhyrchu stirrup yn y cam prosesu bar dur, mae'n effeithio'n uniongyrchol ar gywirdeb ffurfio stirrups a pherfformiad seismig strwythurau peirianneg, gan wasanaethu fel cefnogaeth allweddol i weithfeydd prosesu bar dur modern i gyflawni "cynhyrchu gwarth safonol ac effeithlon."
Pensaernïaeth Dechnegol Graidd a Manteision Perfformiad
- Egwyddorion Gwaith Sylfaenol a Modiwlau Craidd
Mae'r offer yn cwblhau'r llif gwaith prosesu stirrup cyfan trwy weithrediad cydgysylltiedig o fodiwlau lluosog. Mae ei strwythur craidd yn cynnwys:
Uned sythu: Mae setiau lluosog o rholeri sythu yn sythu'r bariau dur crwn, tra bod synwyryddion pwysau yn monitro'r grym sythu mewn amser real i sicrhau gwall sythrwydd o ≤0.5mm / m, gan ddarparu'r sylfaen ar gyfer prosesu manwl gywir dilynol.
Uned dorri: Yn meddu ar gyllell torri hydrolig cyflymder uchel, y cylch torri yw ≤0.8 eiliad y toriad, gyda chywirdeb yn cyrraedd ±1mm. Mae'n torri bariau dur yn awtomatig yn ôl y hyd stirrup rhagosodedig, gan ddileu gwallau torri â llaw.
Uned clamp plygu: Yn cynnwys disg clamp plygu cylchdroi a breichiau plygu lluosog sy'n cael eu gyrru gan fodur servo, gall blygu ar unrhyw ongl o 0 ° i 180 °, gyda chyflymder plygu o 15-20 gwaith y funud, gan alluogi prosesu stirrups mewn siapiau cymhleth yn fanwl gywir.
Uned rheoli rhifiadol: Wedi'i gyfarparu â system reoli gradd PLC ddiwydiannol a sgrin gyffwrdd diffiniad 7-modfedd o uchder, mae'n cefnogi rhaglennu graffigol, yn cynnwys dros 300 o dempledi stirrup adeiledig, a gall storio mwy na 50 set o baramedrau prosesu, gan ganiatáu galw un-clic a swp-gynhyrchu.
- Rheolaeth Union ac Addasiad Hyblyg
Prosesu-manylder uchel: Trwy reolaeth gyfunol prennau mesur gratio electronig a moduron servo, mae cywirdeb hyd ymyl troi yn cyrraedd ± 1mm, a chywirdeb ongl yw ± 0.5 °.
Cydnawsedd -manyleb lluosog: Yn cyd-fynd â bariau dur rhesog poeth - a bariau dur rhesog wedi'u rholio oer gyda diamedrau o 4 i 16mm, mae'n cynnal siapiau troellog gyda hyd ochr o 50 i 1200mm (petryal, rhombig, trapezoidal, ac ati). Gellir newid manylebau heb amnewid mowldiau-addasu paramedr yn y system reoli yn caniatáu newid o fewn 3 munud.
Capasiti cynhyrchu parhaus: Gyda mecanwaith bwydo awtomatig ar gyfer bariau dur torchog, gall weithredu'n barhaus am 24 awr. Mae'r model cwbl awtomatig yn prosesu 300-500 o symudiadau yr awr, gydag allbwn dyddiol (gweithrediad 20 awr) o 6,000-10,000 o ddarnau, sydd 8-10 gwaith effeithlonrwydd prosesu â llaw.
- Gwerth mewn Lleihau Costau, Gwella Effeithlonrwydd, a Gwella Diogelwch
Gwella effeithlonrwydd: Gall un peiriant plygu a chylchyn dur gwbl awtomatig ddisodli 15-20 o weithwyr, gan fyrhau'r cyfnod adeiladu tua 12 diwrnod o'i gymharu â phrosesu â llaw traddodiadol.
Uwchraddio diogelwch: Mae'r offer yn mabwysiadu casin amddiffynnol cwbl gaeedig i atal adlam bariau dur a sblasio ffeiliau haearn rhag niweidio gweithredwyr. Mae ganddo fotwm stopio brys a system larwm nam, gan leihau'r risg o anafiadau sy'n gysylltiedig â gwaith o fwy na 95%.
